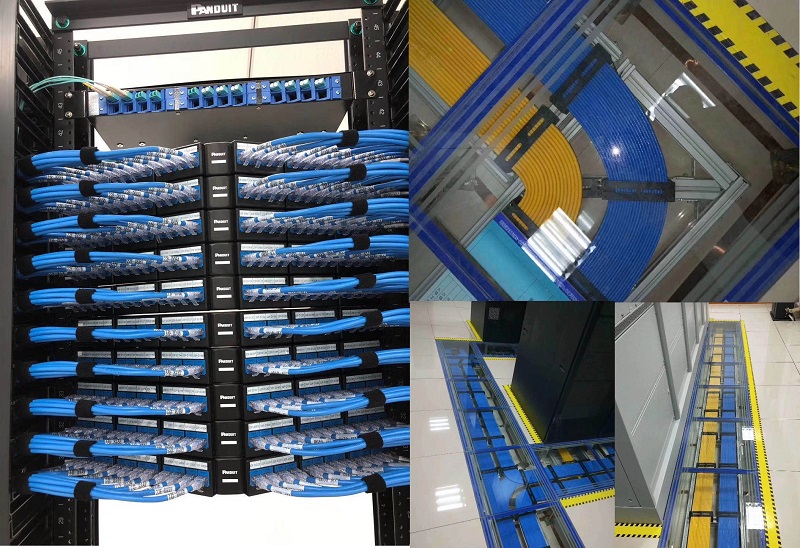

在實施綜合布線項目工程過程中，電纜的放置是有一定的技巧的，馬虎不得，否則前腳更布好的線，后腳就得來修補了。

第一、懸架在空中的電纜：首先我們必須考慮電纜的下垂和壓力。通過測試之后決定算采用哪種捆綁方式，然后解決電纜是否被陽光直接照射等問題。

　　第二、布在外墻上的電纜：布線在外墻上的電纜，前期的都會考慮到解決風吹雨淋等問題，但是主要要解決的是避免陽光直接照射墻面及人為損壞。

　　第三、管道里（塑料或金屬的管道）：不同的材質的管道道內的溫度、濕度、導熱等都不一樣，所以要注意塑料管道的損壞及金屬管道的導熱。

　　第四、布在屋檐下：電纜只在不直接暴露在陽光照射或超高溫下，標準局域網電纜就可以應用，建議使用管道。

　　第五、直接在地下電纜溝中鋪設：這種環境是控制范圍最小的，電纜溝的安裝要定期進行干燥或潮濕程度的檢查。

　　第六、地下管道：為便于今后的升級，電纜更換以及與表面壓力和周圍環境隔離，輔設管道相隔離，輔設管道是一個較好的方法。但不要寄希望于管道會永遠保持干燥，這將影響對電纜種類的選擇。

　　第一部分 給電纜做標識，省時省力

　　1. 問題

　　連接到工作站的電纜沒有標簽或標簽不好在安裝過程或安裝結束后，會增加人工消耗。例如，不恰當?shù)臉?biāo)注意味著商人在拉好電纜后必須使用音頻發生器和感應捧來識別電纜。 最近一項工作安裝了1000多根電纜，項目評估表明每個工作站大概用了一小時才結束工作。恰當?shù)臉?biāo)識會給每個插孔節省近45分鐘的安裝時間

　　2. 解決

　　安裝前利用一種廣泛使用的標識系統簡化了解疑時識別電纜的工作。將建筑物分成幾部分，并給每部分設代碼，商人就可以標識每根電纜，因此音頻發生器和感應棒也就不需要了。并且，若商人用的是有邏輯的標識系統，當最終用戶改造設施時，已施工的圖紙糾正或改進起來非常容易。

　　3. 程序

　　將安裝分成部分，給每層樓、朝向、房間和插孔設唯一的標識如果是大學，還要給每個建筑物設。

　　所有的工作站和所有的設備房、設備盒，比如聯接塊和面扳都要反應在藍圖上。安裝前這些工作要做好。

　　布線時做標識用當場可做的標簽。耐久的或印刷機做的要寫上去的標簽都行。

　　按照藍圖結束布線。

　　結線后，在結點6英寸內重新標線。做旗子而不像布線時那樣把標識纏在電纜上。這樣做眼晴一掃就知道了。

　　為了改進藍圖，作出布線結線中改動和修改的標計。

　　第二部分 彩色標記加快電纜識別

　　1. 問題

　　識別電纜對于維養工作來講簡直是惡夢一般。電線數字簽、繩簽和標記帶易干裂，最后會脫落。數字標簽可以用，但是定位難，因?yàn)檎襾碚胰?biāo)簽總是沖著另一個方向，而且離結頭根近。在電纜上方發出聲音有時可以幫助定位，但在吵鬧的電力環境中就不行了。所以，維修部門往往寧愿重拉線也不愿去給電纜定位。

　　客戶標簽廠商的產品很好，但是比較貴而且一旦掉過就粘不牢了所以當你需要標簽時，標簽總是不夠用。

　　2. 解決

　　彩色標簽可以解決這個問題。彩色標簽使得從遠處定位更容易。這樣的標簽不貴，基本顏色電工一般手頭上都有。

　　使用10種基本色的兩種，就有100種組合（10*10）;用三種顏色就有1000種組合（10*10*10）？另一個好處是可以用不同的顏色代表不同的功能和部門。比如，線上第一種顏色（離結束的地方最近）代表功能，第二個代表樓層，第三個代表部門，其余的代表電線標識。

　　例如，第一個位置是藍色表示聲音，紅色表示數據。第二個位置十種顏色代表10位，區分建筑的樓層。 第三個和第四個位置這個系統很明顯，設計顏色-標識系統時要考慮電線顏色。

　　3. 程序

　　設計要用的顏色-標識系統，并將它加入原始數據或關于電纜的文件的展開部分。

　　用盒子裝標識帶，方便又干凈。

　　也可以剪下一段粘在乙烯片保護器上，攜帶方使。乙烯片可以很方便地放在記事本和工具箱里。

　　剪下一段標識帶，纏在電纜上。要至少有兩道長。

　　如果電纜在易受物理的或化學的腐蝕的地方，在結束或連接前，用一支透明的紅套管將帶子套起來。

　　注意盡量不要在靠近電纜邊頭的地方設顏色標識，以防不得不剪掉它重新結束布線。

　　第三部分 拉線前的理線

　　1. 問題

　　當把電纜拉成垂直或沿著墻壁走線時，同時拉盡可能多的電纜將省時省力。但是，一大堆電纜束會在導線管里打結，在轉彎處絆住或耦合在一起。解結或解絆會損壞、甚至折斷電纜，特別是細小的5號電纜。

　　2. 解決

　　為了防止拉線時出現這種情況，小心地準備電纜束的頭部非常重要要。晃動電纜，將它們敲進一個流線型構型中，把頭部潤滑后小心地將電纜插入導線管或管道中這樣就可以防止絆住和打結。

　　3. 程序

　　計劃好要一起拉的線的數量和型號。是否要裹得緊呢？例如，最近我們在一個半英尺的電子金屬管中拉了一條同軸線和三根雙絞電纜，這就是裹得緊的意思。

　　安排好線軸和線盒，這樣各個電纜就可以裝入計劃好的構型中了。選一根電纜作頭。（如果一次拉幾種不同型號的電纜，最堅實的是最好的選擇。）

　　選兩三根電纜---因?yàn)樗鼈円谕粋€工作環境中--將它們置于離頭大約一英寸的地方。用電圈將頭和第一組線螺旋形地裹起來，裹牢以保護下面的電纜。

　　安排第二組的兩三根電纜，離第一組靠后大約6英尺用電圈裹起來。在可能的地方，將電纜放在電纜束的凹陷處，這樣會盡可能地成流線型。在拉線過程中掛起來時不能有凹出部分。

　　如此照作直到完成計劃。數量多少取決于是手工還是用曲柄，規格、長度和布線路徑，為多少工作區服務。一次布10到15根電纜并不是不實際的。

　　用活結將頭部與拉線連起來，或連在機械蛇上。如果合適，布線時可以使用潤滑劑。確保潤滑劑是專門用于錐形線頭的，因?yàn)檫@部分在布線中是最易承受摩擦的。

　　一個安裝者到布線工作區的一端用手或曲柄拉線。第二個人輕輕地把電纜束插入管道，導線管或開關，確保沒有打結，絆住，否則電纜會受損。兩個安裝人員應該可以聯系，或者用聲音或者用無線電。

　　一旦電纜束在另一端被拉出，拿掉拉線或機械蛇，再敲掉構型。剪掉一英尺的頭，因?yàn)檫@部分在拉線中很可能被腐蝕或損壞了。

　　第四部分 鏈接距離的測量

　　1. 問題

　　在高速本地網中，5號線鏈接必須測試后使用。電子工業聯合會/遠程通訊工業聯合會586A草擬的關于商用建筑布線標準規定水平電纜鏈接最大距離是100米。為了證明符合標準并減少具體規定，在要測試的5號電纜鍵的名義傳播速率基礎上，手持測試器規定了鍵的長度。

　　因?yàn)殒溨饕撬诫娎|，這個要求大多數情況下是合適的;然而，還有一些特殊情況，如色板、交結線或電纜位置可能會改變傳播速率。發生了這種情況，所測長度不準可以導致鏈長不夠標準。

　　2. 解決

　　使用有連續腳注的水平電纜產品，簡化了再次檢測鍵長的工作。為了得到鏈長的二次值，將水平電纜長和估計的所有色扳、交結用的跨接線的長度加起來。

　　3. 程序

　　在要裝中記錄長度

　　安裝時，分配標號并記錄水平電纜的連續腳注

　　鏈的結束工作和最后交結完成后，將水平電纜長和估計的色板、跨接線的長度加起來得到整個水平電纜鏈長。

　　手持測試器度量長度

　?。?） 以電纜是否是充實的為標準（參照“名義傳播速率”表）設立恰當?shù)拿x傳播速率。

　　名義傳播速率基本上由使用的絕緣材料決定。非充實的5號電纜大多數制造商用聚乙烯，充實的用氟處理的丙乙烯。

　　色板一般用丙烯做絕緣材料，名義傳播速率接近非充實的5號電纜的，略少些--68到69。跨接線的名義傳播速率決定于電纜位置。

　?。?） 用一個短的色扳（一般由制造商提供）把測試器和鏈接起來。如采水平電纜長度不是比鏈上的跨接線/色板總長度特別長（2：1或更大的比率），建議測試器直接與水平電纜連接。

　?。?） 進行自測將測到的長度與記錄的比較。 兩個長度相差大約10英尺以內。

　　兩個讀數差異的解決

　　重新確定測試的正確的名義傳播速率，如果測數沒了要重測。

　　從另一端起測以確定長度。如果第二次的結束更接近記錄的值，可能是插孔處的連點不好導致讀數不準。
